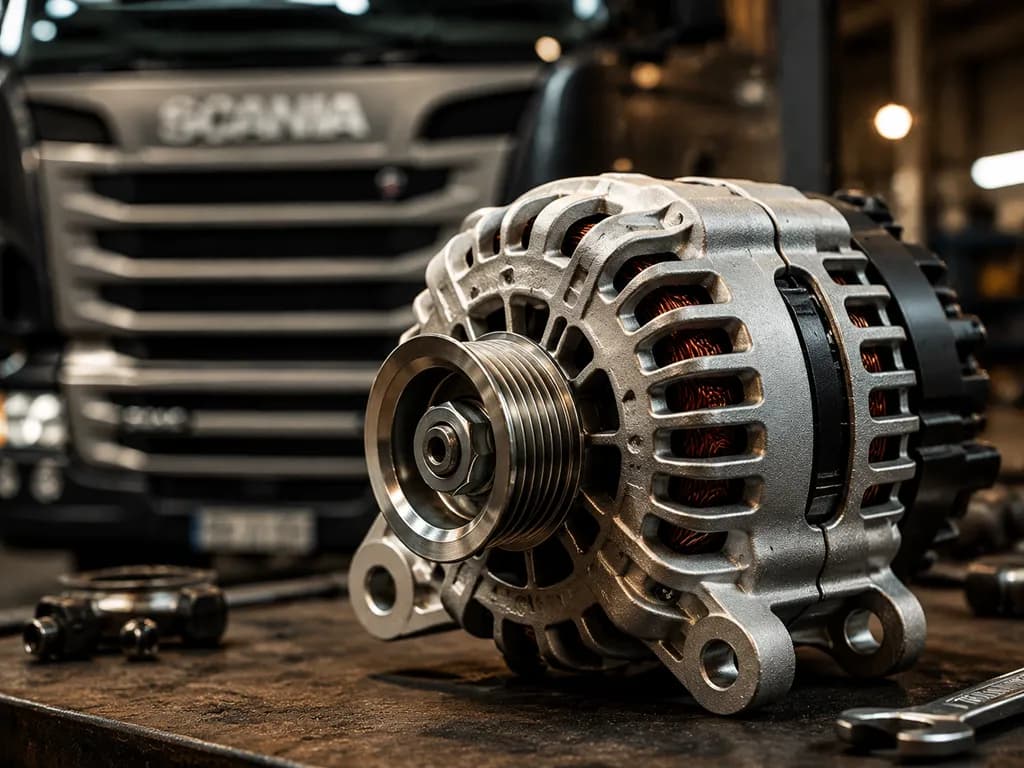

دینام کامیون چیست؟ راهنمای کامل عملکرد، اجزا و عیب‌یابی آلترناتور

دینام کامیون چیست؟ آشنایی با عملکرد، اجزا و فیش‌های پشت دینام

دینام کامیون چیست و چرا خرابی ناگهانی آن در جاده‌های طولانی، کابوس رانندگان ماشین‌سنگین است؟ تصور رانندگی در تاریکی شب، آن هم زمانی که نور چراغ‌های کشنده رفته‌رفته کم‌سو شده و عقربه‌های داشبورد از کار می‌افتند، دلهره‌آور به نظر می‌رسد. باتری‌ها به تنهایی توان روشن نگه‌داشتن تجهیزات پرمصرفی نظیر کولر درجا، یخچال و ده‌ها سنسور موتور دیزل را ندارند. آلترناتور (نسل جدید دینام) با تبدیل نیروی مکانیکی به جریان الکتریکی، برق کل سیستم را تامین می‌کند. شناخت دقیق اجزای داخلی و نقشه سیم‌کشی، مانع از تحمیل هزینه‌های سنگین تراشکاری یا تعویض قطعه خواهد شد. در این راهنمای تخصصی، دلایل افت ولتاژ و اشتباهات رایج تعمیراتی را کاملا بررسی می‌کنیم تا با آگاهی کامل در جاده‌ها برانید. برای رفع سریع نواقص برقی، پلتفرم هوشمند تراک اپ معتبرترین همراه شماست.

پاسخ سریع؛ نشانه‌های خرابی و وظیفه اصلی دینام کامیون چیست؟

رانندگان باتجربه می‌دانند که تشخیص زودهنگام نقص فنی، هزینه‌های تراشکاری و تعویض قطعه را کاهش می‌دهد. جدول زیر راهنمای سریعی برای شناخت علائم و وظایف دینام کامیون است.

دانستن این علائم اولیه، راننده را از توقف‌های پیش‌بینی‌نشده در مسیرهای طولانی نجات می‌دهد. بررسی آمپر ولتاژ در داشبورد باید جزو عادات روزانه رانندگان ماشین‌سنگین قرار گیرد.

دینام ماشین سنگین چگونه کار می‌کند؟ مکانیزم تولید برق

تولید جریان الکتریسیته در وسایل نقلیه سنگین بر پایه اصول ساده الکترومغناطیس انجام می‌گیرد. تسمه متصل به میل‌لنگ موتور، پولی جلوی دینام را با سرعت بسیار بالا می‌چرخاند. این چرخش باعث حرکت آهنربای داخلی (روتور) در میان سیم‌پیچ‌های ثابت (استاتور) می‌شود. حرکت مداوم میدان مغناطیسی، جریان برق متناوب (AC) تولید می‌کند. از آنجا که باتری کامیون‌ها برای شارژ شدن به برق مستقیم (DC) نیاز دارند، این جریان متناوب توسط قطعه‌ای به نام پل دیود تغییر شکل می‌دهد.

توان تولیدی در دینام ماشین سنگین بسیار بالاتر از خودروهای سواری است. کشنده‌های مدرن به خروجی ۱۲۰ تا ۲۵۰ آمپر نیاز دارند تا تجهیزات رفاهی داخل کابین و سیستم‌های کنترلی موتور بدون افت ولتاژ کار کنند. طراحی پوسته این قطعات به گونه‌ای است که حرارت ناشی از تولید این آمپر بالا به سرعت دفع شود.

برای درک بهتر این سیستم یکپارچه، مجله تخصصی «Truck Parts and Service» در گزارش خود درباره اهمیت عملکرد آلترناتور در خودروهای سنگین می‌نویسد:

"Alternators are at the heart of a truck’s charging system, which also includes the battery, cables, tensioner and belt. ... Alternators are designed to monitor the voltage of the battery and maintain the battery’s charge depending on the power demands of the application."⁠

«آلترناتورها (دینام‌ها) بخش محوری سیستم شارژ کامیون را تشکیل می‌دهند؛ سیستمی که شامل باتری، کابل‌ها، سفت‌کننده (تنشنر) و تسمه نیز می‌شود. دینام‌ها برای نظارت بر ولتاژ باتری و حفظ شارژ آن بر اساس میزان تقاضای انرژی تجهیزات خودرو طراحی شده‌اند.»

این رابطه زنجیروار نشان می‌دهد که خرابی یک اتصال ساده یا شل بودن تسمه، کل فرآیند تولید برق را مختل می‌کند. در مواقعی که افت ولتاژ باعث خاموشی ناگهانی در جاده می‌شود، استفاده از سرویس درخواست یدک کش برای انتقال ایمن کشنده به گاراژ تخصصی، منطقی‌ترین تصمیم است. یدک‌کشی اصولی مانع آسیب به گیربکس و دیفرانسیل در زمان خاموشی موتور می‌شود.

بررسی دقیق قطعات داخلی آلترناتور

آشنایی با قطعات داخلی، درک گزارش‌های برق‌کار را آسان‌تر می‌کند. خرابی هر بخش علائم خاص خود را دارد و نیازمند تعمیر متفاوتی است.

1. استاتور (بالشتک): پوسته استوانه‌ای ثابت شامل ورقه‌های آهنی و سه دسته سیم‌پیچ مسی ضخیم است. برق متناوب اولیه در این بخش تولید می‌شود. بار کشیدن بیش از حد، مثل نصب پروژکتورهای غیراستاندارد، باعث ذوب شدن عایق این سیم‌پیچ‌ها خواهد شد.
2. روتور (آرمیچر): محور متحرک مرکزی که با دریافت ولتاژ اولیه از باتری، تبدیل به آهنربای الکتریکی قدرتمندی می‌شود. سرعت چرخش روتور، میزان آمپر خروجی را تعیین می‌کند.
3. پل دیود (رکتیفایر): مجموعه‌ای از ۶ تا ۸ دیود سیلیکونی که جریان متناوب را به جریان مستقیم تبدیل می‌کنند. دیودها به شدت نسبت به گرمای زیاد و اتصال کوتاه حساس هستند و با کوچکترین اتصالی می‌سوزند.
4. آفتامات (رگولاتور ولتاژ): ولتاژ خروجی دینام کامیون با تغییر دور موتور نوسان می‌کند. آفتامات ولتاژ را در محدوده استاندارد (۲۷.۵ تا ۲۸.۵ ولت) قفل می‌کند تا باتری‌ها نجوشند و اسید آن‌ها تبخیر نشود.
5. زغال و بلبرینگ: قطعات مصرفی هستند. زغال‌های گرافیتی برق تحریک را به روتور می‌رسانند و بلبرینگ‌ها چرخش روان محور را تضمین می‌کنند.

ورود خاک و رطوبت به داخل محفظه این قطعات، دلیل اصلی ساییدگی بلبرینگ‌ها و ایجاد صدای زوزه آزاردهنده است. شستشوی موتور با فشار آب، این روند تخریبی را تسریع می‌کند.

نقشه فیش های پشت دینام؛ راهنمای سیم‌کشی استاندارد

اتصال اشتباه کابل‌ها در زمان نصب، باعث سوختن فوری دیودها یا سیم‌کشی ماشین می‌شود. ترمینال‌ها در برندهای مختلف نام‌گذاری متفاوتی دارند، اما رایج‌ترین فیش های پشت دینام شامل موارد زیر هستند:

• ترمینال B+ (یا BAT): ضخیم‌ترین کابل (معمولا قرمز رنگ) که خروجی اصلی برق است و مستقیم به قطب مثبت استارت یا باتری وصل می‌شود. شل بودن مهره این فیش باعث ایجاد جرقه و ذوب شدن پلاستیک اطراف آن می‌شود.
• ترمینال بدنه (B- یا E): کابل منفی که به بلوک موتور متصل می‌شود. اتصال ضعیف بدنه، کل سیستم شارژ را مختل کرده و باعث افت ولتاژ پنهان می‌شود.
• ترمینال D+ (یا L): این فیش به چراغ هشدار پشت آمپر می‌رود. در زمان استارت، جریان اولیه برای تحریک آرمیچر از همین مسیر باریک تامین می‌شود.
• ترمینال W (یا P): خروجی ولتاژ متناوب است که در مدل‌های قدیمی‌تر برای نشان دادن دور موتور مستقیما به تاخوگراف متصل می‌شد.
• ترمینال S (Sense): ولتاژ دقیق باتری را می‌سنجد تا آفتامات بر اساس آن، شارژ را بهینه‌سازی کند و از شارژ بیش از حد جلوگیری نماید.

در کشنده‌های جدید (نظیر ولوو FH500 یا اکتروس)، فیش های پشت دینام شامل پین‌های ارتباطی (LIN/COM) برای اتصال به کامپیوتر مرکزی هستند و میزان شارژ کاملا توسط نرم‌افزار کنترل می‌شود. درک این نقشه‌ها برای تکنسین‌های برق حیاتی است.

بررسی برندهای رایج دینام کامیون در بازار ایران

خرید لوازم برقی در بازار لوازم یدکی نیازمند شناخت دقیق برندهاست. شرایط جوی و جاده‌ای ایران، استهلاک قطعات را بالا می‌برد و کیفیت ساخت اهمیت زیادی پیدا می‌کند.

• بوش (Bosch): استاندارد جهانی قطعات برقی است. دینام‌های بوش روی بنز و ولوو عملکرد پایداری دارند. آفتامات‌های هوشمند بوش، ولتاژ را بسیار دقیق کنترل می‌کنند. نقطه ضعف آن‌ها، حساسیت بالا به نوسان باتری‌های فرسوده است.
• دلکو رمی (Delco Remy): برند آمریکایی مقاوم که برای ماشین‌آلات راهسازی و معدنی طراحی شده است. مدل‌های بدون زغال (Brushless) این شرکت، عمر کارکرد فوق‌العاده طولانی دارند و در برابر حرارت مقاوم‌ترند.
• برندهای چینی (متفرقه): روی اکثر ماشین‌های مونتاژی (فاو، جک، دانگ‌فنگ) نصب هستند. قیمت پایینی دارند اما به دلیل استفاده از سیم‌پیچ‌های نازک، در گرمای تابستان جنوب کشور زودتر داغ کرده و می‌سوزند.

استفاده از لوازم اصلی، هزینه‌های نگهداری ناوگان را در بلندمدت کاهش می‌دهد و مانع از توقف‌های مکرر می‌شود.

تهیه لوازم برقی اورجینال در مسیرهای برون‌شهری کار دشواری است. ثبت درخواست قطعه در سامانه تراک اپ، دسترسی به لوازم استاندارد را در هر نقطه‌ای از کشور فراهم می‌کند و مانع نصب قطعات تقلبی و بی‌کیفیت بین‌راهی می‌شود.

ارتقای آمپر دینام ماشین سنگین؛ راهکار تامین برق یخچال و کولر درجا

بسیاری از رانندگان اقدام به نصب تجهیزات رفاهی اضافی مانند یخچال، کولر درجا، مبدل‌های برق ۲۲۰ ولت (اینورتر) و پروژکتورهای فوق‌العاده قوی روی کامیون می‌کنند. دینام فابریک خودرو توانایی تامین جریان مداوم برای این حجم از مصرف‌کننده‌ها را ندارد و دائما تحت فشار کار می‌کند. این اضافه بار شدید، دمای داخلی سیم‌پیچ‌ها را به شدت بالا برده و در نهایت منجر به سوختن دیودها و آفتامات می‌شود.

ارتقای آمپر دینام به مدل‌های سنگین‌تر (مانند رده‌های ۱۵۰ تا ۲۰۰ آمپر)، راهکاری اصولی برای حل این مشکل است. هنگام ارتقای آمپر، هماهنگی کامل پولی با تسمه و استفاده از کابل‌های انتقال قدرت با قطر بیشتر برای جلوگیری از مقاومت الکتریکی و افت ولتاژ اهمیت بالایی دارد.

توصیه می‌شود پیش از اضافه کردن هرگونه وسیله برقی پرمصرف، توان خروجی دینام و ظرفیت باتری‌ها توسط برق‌کار باسابقه محاسبه شود تا پایداری شبکه برق خودرو تضمین گردد

اشتباهات پرهزینه رانندگان در نگهداری سیستم برق

رفتارهای نادرست و روش‌های مکانیکی منسوخ، عمر دینام ماشین سنگین را به شدت کاهش می‌دهند و خسارات سنگینی به بار می‌آورند.

• تست شارژ با برداشتن کابل باتری: در ماشین‌های قدیمی، مکانیک کابل را برمی‌داشت تا کارکرد موتور را بررسی کند. در کامیون‌های مدرن، این اقدام باعث نوسان شدید ولتاژ (Spike) شده و کامپیوتر (ECU) را می‌سوزاند.
• استفاده از باتری‌های فرسوده: باتری خراب شارژ نگه نمی‌دارد. سیستم شارژ مجبور است بی‌وقفه با حداکثر توان کار کند تا ضعف باتری را جبران کند. این فشار مداوم، سیم‌پیچ استاتور را ذوب کرده و از بین می‌برد.
• شل بودن تسمه: تسمه شل روی پولی لیز می‌خورد. اصطکاک ایجاد شده پولی را به شدت داغ کرده و حرارت به بلبرینگ‌ها منتقل می‌شود. در ضمن، جریان کافی نیز تولید نخواهد شد.
• شستشوی موتور با فشار آب بالا: پاشیدن مستقیم آب با کارواش به داخل منافذ خنک‌کننده، باعث زنگ‌زدگی بلبرینگ‌ها و اتصالی کردن پل دیود می‌شود.

رعایت این موارد ساده و پیشگیرانه، از توقف ماشین باری در مسیرهای ترانزیتی جلوگیری می‌کند و هزینه‌های تعمیرات را پایین می‌آورد.

تست و عیب‌یابی؛ تشخیص سلامت سیستم شارژ

برای بررسی سلامت سیستم، نیازی به باز کردن قطعات نیست. مولتی‌متر دیجیتال ابزار اصلی این کار است و اطلاعات دقیقی از وضعیت سلامت سیستم ارائه می‌دهد.

ابتدا ولتاژ باتری‌های ۲۴ ولتی در حالت موتور خاموش اندازه‌گیری می‌شود که باید عدد ۲۵.۲ ولت را نشان دهد. پس از روشن کردن موتور و کارکرد در حالت درجا، ولتاژ باید به تدریج بالا رفته و روی ۲۷.۵ تا ۲۸.۵ ولت ثابت بماند.

سپس تمام مصرف‌کننده‌ها (چراغ‌ها، کولر، پروژکتور) روشن می‌شوند. در این حالت افت ولتاژ نباید شدید باشد و سیستم باید بتواند عدد ۲۷ ولت را حفظ کند. افت ولتاژ به زیر ۲۶ ولت نشانه عدم شارژ است. بالا رفتن ولتاژ از ۲۹ ولت نیز خرابی آفتامات را نشان می‌دهد که باعث جوشیدن اسید باتری و تولید گازهای سمی خواهد شد.

عیب‌یابی دقیق نیازمند تجهیزات کالیبره است. برای جلوگیری از آسیب به سیم‌کشی، ثبت درخواست تعمیرکار برق‌کار متخصص از طریق پلتفرم‌های امدادی، امن‌ترین راهکار برای حل مشکل در جاده است تا عیب‌یابی به صورت اصولی انجام شود.

جمع‌بندی؛ حفظ شریان‌های برقی ماشین‌سنگین

پاسخ کامل به پرسش دینام کامیون چیست، نشان می‌دهد که این قطعه تنها تامین‌کننده روشنایی نیست؛ ضامن کارکرد صحیح تمام یونیت‌های کامپیوتری و رفاه راننده در کابین است. نوسان ولتاژ ناشی از خرابی این قطعه، هزینه‌های سنگینی بابت سوختن بردهای الکترونیکی به مالک ناوگان تحمیل می‌کند و خسارات جبران‌ناپذیری به بار می‌آورد.

شناخت دقیق فیش های پشت دینام و رعایت اصول نگهداری، عمر مفید دینام ماشین سنگین را به طرز چشمگیری افزایش می‌دهد. بازدید منظم تسمه‌ها، بررسی وضعیت باتری‌ها و پرهیز از شستشوی مستقیم موتور با آب پرفشار، گام‌های اصلی در پیشگیری از خرابی هستند که باید جدی گرفته شوند.

خرابی سیستم برق در مسیرهای برون‌شهری نباید باعث نگرانی شود. پلتفرم آنلاین تراک اپ با ارائه شبکه گسترده‌ای از متخصصان و قطعه‌فروشان، خدمات امدادی را در سراسر جاده‌های کشور در دسترس قرار داده است. تامین قطعات استاندارد و اعزام تکنسین‌های برق‌کار، توقف ماشین‌های باری را به حداقل رسانده و سفری ایمن را رقم می‌زند. جاده‌ها با پشتیبانی مطمئن، هموارتر طی می‌شوند.

سوالات متداول رانندگان درباره دینام کامیون

چرا چراغ باتری پشت آمپر کم‌نور روشن می‌ماند؟

این حالت معمولا خرابی یکی از دیودهای داخل پل دیود یا کثیف شدن فیش های پشت دینام را نشان می‌دهد. برق نشت پیدا کرده و باعث روشن شدن ضعیف چراغ می‌شود که نیازمند باز شدن قطعه است.

آیا تعویض زغال دینام ماشین سنگین در جاده امکان‌پذیر است؟

در برخی مدل‌ها آفتامات و زغال در قسمت عقب با دو پیچ بسته شده‌اند و دسترسی به آن‌ها آسان است. اما در بیشتر موارد، نیاز به باز کردن کل قطعه، لحیم‌کاری با هویه و تست روی میز کار است.

علت داغ شدن بیش از حد پوسته خارجی چیست؟

نصب مصرف‌کننده‌های اضافی (مثل اینورتر برق ۲۲۰ ولت) یا اتصالی در سیم‌کشی، باعث عبور آمپر بالا و داغ شدن سیم‌پیچ‌ها می‌شود. همچنین مسدود شدن مجاری هوای روی پوسته با گل‌ولای، خنک‌کاری را مختل می‌کند.

آیا استفاده از دینام خودروهای سواری روی کامیون‌های سبک (مانند بادسان یا ایسوزو) امکان‌پذیر است؟

خیر. سیستم برق اکثر کامیون‌ها و کامیونت‌ها ۲۴ ولت است، در حالی که خودروهای سواری با سیستم ۱۲ ولت کار می‌کنند. نصب دینام ۱۲ ولت روی سیستم ۲۴ ولت باعث سوختن فوری قطعات داخلی دینام و آسیب شدید به باتری‌ها می‌شود.

علت داغ شدن شدید کابل مثبت در فیش‌های پشت دینام چیست؟

داغ شدن کابل مثبت (B+) معمولا ناشی از شل بودن مهره اتصال، اکسید شدن ترمینال یا استفاده از کابل با قطر بسیار کم است. این اتصالات ضعیف، مقاومت الکتریکی شدیدی ایجاد می‌کنند و با عبور جریان بالا، حرارت خطرناکی تولید می‌نمایند که ریسک آتش‌سوزی سیم‌کشی را در پی دارد.
